Se stai pensando di rifare l'impianto di riscaldamento o se il tuo idraulico ti ha appena parlato di strane scatole metalliche da murare in corridoio, fermati un secondo. Non è solo un pezzo di ferro. Sbagliare la distribuzione dell'acqua calda significa avere stanze gelide e bollette che lievitano senza motivo. Il cuore tecnico di una distribuzione moderna risiede spesso nel Collettore Complanare Mandata e Ritorno, un componente che risolve il mal di testa degli incroci di tubi dietro le pareti. In questo pezzo andiamo a vedere perché questa soluzione batte i vecchi sistemi in serie e come evitare i pasticci più comuni durante l'installazione.
Come funziona la distribuzione a collettore
Negli anni passati si usavano spesso i sistemi a "stacco". In pratica, un tubo grosso partiva dalla caldaia e faceva il giro della casa, con piccoli raccordi che portavano l'acqua ai singoli termosifoni. Un disastro. L'ultimo radiatore della fila era sempre tiepido perché il calore se n'era già andato nei primi tre. Oggi si lavora a raggiera. Ogni termosifone o ogni circuito del pavimento radiante ha i suoi due tubi indipendenti che partono da un centro di comando unico.

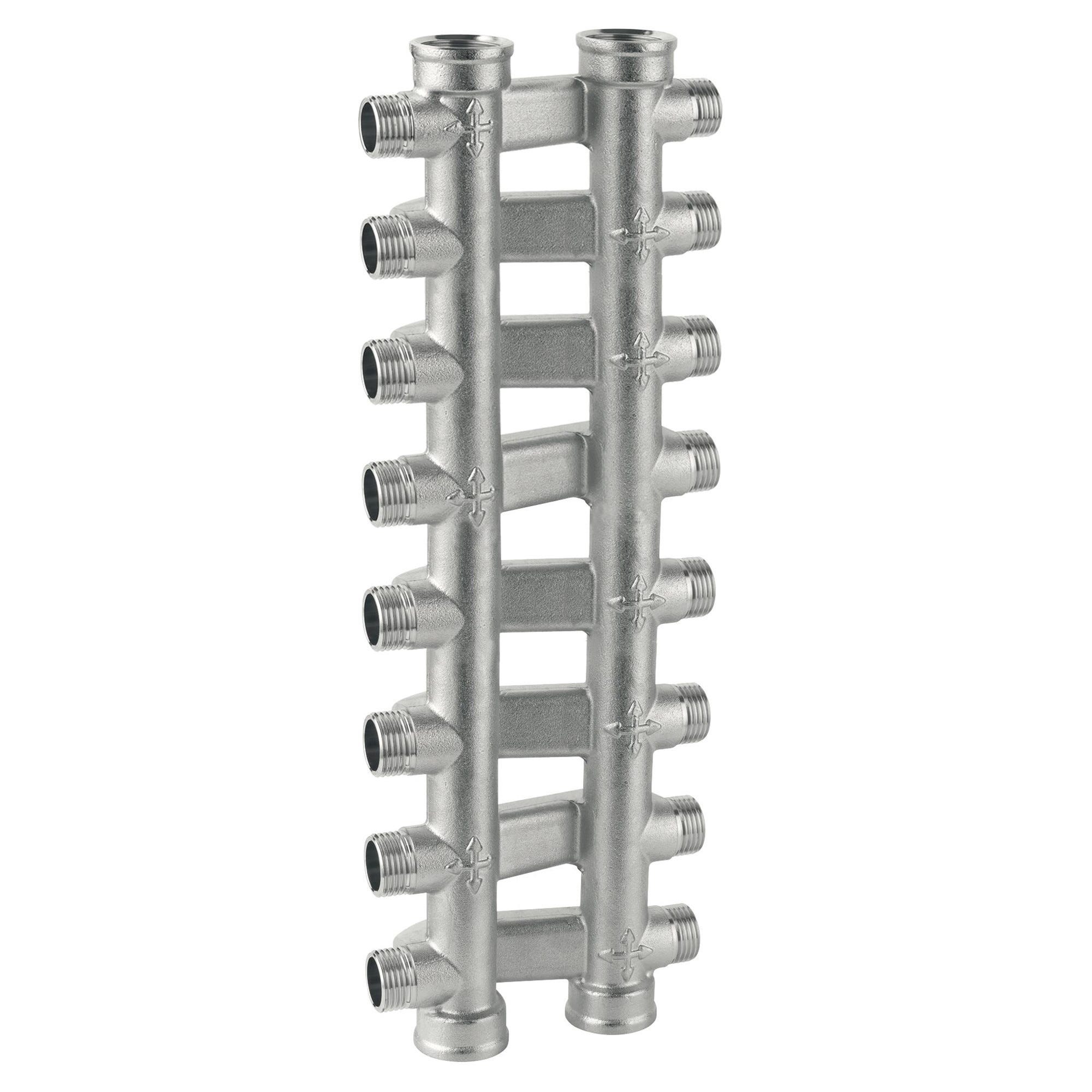

Questo centro è il collettore. La particolarità della versione complanare sta nel fatto che i due flussi, quello che va verso i radiatori e quello che torna indietro verso la caldaia, viaggiano su due canali sovrapposti o affiancati nello stesso blocco. Questo riduce drasticamente l'ingombro nelle cassette a muro. Non devi più impazzire per far stare tutto in dieci centimetri di profondità.
Il problema della pressione bilanciata
Uno dei motivi per cui spingo sempre verso questa soluzione è la gestione delle pressioni. Quando hai un sistema centralizzato di questo tipo, puoi regolare ogni singolo circuito. Se hai una stanza piccola che scalda subito, chiudi un po' il detentore sul blocco di distribuzione. Se il salone è enorme, gli dai tutta la portata. Senza un dispositivo simile, bilanciare l'idraulica di una casa su due piani diventa un incubo degno di un film horror.
Materiali e durata nel tempo
Non sono tutti uguali. C'è chi prova a risparmiare comprando blocchi in leghe leggere di dubbia provenienza. Il mio consiglio? Vai sull'ottone stampato o sull'acciaio inox. L'ottone è il re del settore per la resistenza alla corrosione. Se consideri che questi componenti rimarranno murati per i prossimi trent'anni, spendere 50 euro in meno oggi per un pezzo di qualità inferiore è una follia lucida.
Vantaggi tecnici del Collettore Complanare Mandata e Ritorno
Parliamo di spazio. In un cantiere moderno i muri sono sempre più sottili per lasciare spazio all'isolamento termico. Non puoi permetterti di scavare voragini per alloggiare i tubi. La configurazione complanare permette di avere gli attacchi della mandata e del ritorno allineati. Questo significa che i tubi che escono dal muro e vanno verso il pavimento non si incrociano. Meno incroci significa massetto più sottile e meno rischi di rompere qualcosa durante la posa dei pavimenti.
Le aziende italiane sono leader mondiali in questo settore. Marchi come Caleffi producono soluzioni che integrano già le valvole di sfogo aria e i rubinetti di scarico. È una comodità incredibile. Se devi svuotare un solo termosifone per dipingere la parete dietro, puoi farlo direttamente dal collettore senza dover svuotare l'intero impianto della casa. Risparmi tempo, acqua e additivi chimici che costano un occhio della testa.
Manutenzione facilitata
Immagina di avere una perdita. Con un sistema vecchio stile dovresti rompere il pavimento in vari punti per capire dove il tubo perde. Con la distribuzione a raggiera e il blocco complanare, le giunzioni sono solo alle due estremità: nel collettore e nel radiatore. Se il tubo è un pezzo unico di multistrato o rame rivestito che corre sotto il pavimento senza giunti intermedi, il rischio di perdite occulte scende quasi a zero. Se vedi una macchia di umido, sai esattamente dove intervenire.
Integrazione con i sistemi smart
Oggi vogliamo tutti controllare la casa dal telefono. Un sistema centralizzato permette di montare delle testine elettrotermiche direttamente sui circuiti del collettore. Queste testine, collegate a un termostato Wi-Fi in ogni stanza, aprono e chiudono il flusso d'acqua in modo indipendente. Puoi decidere che la camera da letto deve stare a 18 gradi mentre il bagno deve schizzare a 22 alle sette del mattino. Fare questo con i vecchi impianti è praticamente impossibile o richiede costi di cablaggio assurdi.
Installazione corretta e spessori del massetto
L'errore che vedo fare più spesso riguarda l'altezza di posa. Se metti la cassetta troppo in basso, i tubi che arrivano dal pavimento devono fare curve troppo strette. Il raggio di curvatura del tubo multistrato è limitato. Se lo strozzi, la pompa della caldaia faticherà di più, consumerà più corrente e farà rumore. La cassetta che ospita il Collettore Complanare Mandata e Ritorno deve essere posizionata ad almeno 30 centimetri dal pavimento finito.
Un altro punto critico è l'isolamento. Spesso i muratori buttano il cemento direttamente sopra i tubi nudi che arrivano al collettore. Errore grave. I tubi devono essere isolati per evitare dispersioni inutili nel pavimento della zona dove si trova la cassetta (spesso il corridoio). Se non li isoli, avrai un punto del pavimento caldissimo e sprecherai energia che dovrebbe arrivare nelle stanze.
Dimensionamento dei diametri
Non ha senso avere un collettore di qualità se poi arrivi dalla caldaia con un tubicino minuscolo. La colonna montante deve avere una sezione adeguata. Per una casa standard di 100 metri quadrati, di solito si usa un tubo da 26 mm o da 1 pollice per alimentare il blocco di distribuzione. Da lì poi partono i tubi più piccoli, solitamente da 16 mm, per i singoli terminali. Se sbagli questo calcolo, avrai un "collo di bottiglia" che renderà inutile anche la caldaia più potente del mondo.
Il ruolo del separatore idraulico
Se la tua casa è grande e hai molti circuiti, la pompa interna della caldaia potrebbe non farcela a spingere l'acqua ovunque. In quel caso serve un separatore idraulico prima del collettore. Questo aggeggio permette al circuito della caldaia e a quello dei radiatori di lavorare con portate diverse. È una finezza tecnica che pochi installatori propongono perché complica un po' il lavoro, ma fa la differenza tra un impianto che "tossisce" e uno che scorre perfetto.
Materiali a confronto per la distribuzione
Molti si chiedono se sia meglio il rame, il multistrato o il polipropilene. Ognuno ha i suoi pro. Il rame è eterno ma costa caro e richiede saldature fatte a regola d'arte. Il multistrato è la scelta più equilibrata oggi: facile da piegare, tiene la forma e costa il giusto. Il polipropilene va bene ma ha dilatazioni termiche importanti che vanno gestite bene.
Qualunque sia il tubo, il punto di connessione rimane il pezzo forte. Usare raccordi a stringere di alta qualità garantisce che non ci siano gocciolamenti fastidiosi dentro la cassetta. Controlla sempre che le guarnizioni (o-ring) siano integre prima di serrare. Un piccolo graffio sulla guarnizione può causare una perdita millimetrica che scoprirai solo dopo mesi, quando vedrai il calcare accumularsi.
Differenze tra radiatori e pavimento radiante
Sebbene il concetto di base sia lo stesso, i collettori per il pavimento radiante sono molto più complessi. Hanno bisogno di flussimetri (quei bicchierini trasparenti con la molla dentro) per vedere quanta acqua passa in ogni spira di tubo. Per i radiatori classici basta una versione più semplice, ma non per questo meno robusta. La logica complanare rimane vincente in entrambi i casi per la pulizia dell'installazione.
Sicurezza e normative
In Italia dobbiamo seguire le norme UNI per quanto riguarda la progettazione degli impianti termici. Un sistema ben progettato deve prevedere anche la possibilità di espansione dell'acqua. Il vaso di espansione, solitamente dentro la caldaia, deve essere dimensionato correttamente in base al volume d'acqua totale contenuto nei tubi e nei radiatori che partono dal collettore. Per approfondire gli standard di efficienza, puoi consultare i documenti tecnici sul sito di ENEA, l'ente nazionale per l'energia.
Errori da non commettere durante il montaggio
Vedo spesso cassette installate al contrario o collettori montati sottosopra. Sembra incredibile, ma succede. La mandata deve sempre essere collegata al canale corretto, solitamente quello superiore o quello indicato dal produttore, per permettere alle valvole di funzionare nel verso giusto. Se inverti mandata e ritorno, le valvole termostatiche dei radiatori inizieranno a vibrare facendo un rumore fastidiosissimo simile a un martello pneumatico.
- Non dimenticare lo sfiato. L'aria è il nemico numero uno dell'idraulica. Un collettore senza valvola di sfiato automatica è una bomba a orologeria di bolle d'aria che bloccheranno la circolazione.
- Etichetta tutto. Usa un pennarello indelebile o le etichette fornite dal produttore per scrivere quale tubo va in quale stanza. Sembra un consiglio banale, ma tra dieci anni, quando dovrai chiudere il riscaldamento solo in cucina per un guasto, mi ringrazierai.
- Proteggi la cassetta durante l'intonaco. I muratori non hanno pietà. Se non copri il collettore con il suo coperchio o con del cartone, lo troverai pieno di malta e calce. Questo può rovinare i filetti dei raccordi e bloccare le valvole.
La scelta della cassetta
Non prendere la cassetta più piccola possibile. Prendi quella che lascia almeno 5-10 centimetri di spazio libero ai lati del collettore. Ti servirà quello spazio per muovere le chiavi inglesi e stringere i raccordi senza spellarti le nocche contro il muro. Esistono cassette in plastica o in metallo verniciato. Quelle in metallo sono più resistenti ma quelle in plastica di buona qualità non arrugginiscono mai, nemmeno se c'è un po' di umidità di risalita nel muro.
Bilanciamento idraulico statico
Una volta finito l'impianto, non limitarti ad accendere la caldaia. Devi fare il bilanciamento. Chiudi quasi del tutto i circuiti più corti e apri quelli più lunghi. Questo assicura che l'acqua non prenda solo la strada più facile (quella corta), lasciando al freddo le stanze lontane. È un lavoro di pazienza, si fa una volta sola e cambia la vita.
Evoluzione dei componenti negli ultimi anni
La tecnologia non sta ferma. Gli ultimi modelli integrano sistemi di microfiltrazione. Anche se hai un filtro defangatore sotto la caldaia, avere delle piccole reti filtranti all'ingresso del collettore può salvare le valvole più delicate dai residui di lavorazione dei tubi o dalle incrostazioni ferrose. L'acqua degli impianti è spesso sporca e aggressiva, proteggere i componenti è fondamentale.
Esistono anche versioni premontate in armadietti pronti all'uso. Costano un po' di più ma riducono drasticamente i tempi di manodopera in cantiere. Per un professionista il tempo è denaro, e per un proprietario di casa meno ore di lavoro dell'idraulico significa una fattura meno pesante. Queste soluzioni "plug and play" garantiscono anche che tutti i componenti siano compatibili tra loro al 100%.
Sostenibilità e risparmio energetico
Un impianto ben distribuito lavora a temperature più basse. Se l'acqua circola bene, la caldaia a condensazione può lavorare nella sua zona di massima efficienza. Se invece la distribuzione è strozzata o mal progettata, la caldaia dovrà alzare la temperatura di mandata per cercare di scaldare le stanze lontane, consumando molto più gas. È qui che si vede la differenza tra un lavoro fatto bene e uno fatto al risparmio.
Test di pressione obbligatori
Prima di coprire tutto con il massetto, l'impianto va messo in pressione. Si pompa acqua o aria a 6-8 bar e si lascia lì per almeno 24 ore. Se la lancetta del manometro non si muove, allora puoi procedere. Se salti questo passaggio perché hai fretta, stai giocando alla roulette russa con la tua casa. Riparare un tubo che perde sotto un pavimento di marmo costa dieci volte più dell'intero impianto idraulico.
Cosa fare ora per il tuo impianto
Se hai deciso di procedere con l'installazione o la ristrutturazione, non lasciare che la scelta dei componenti sia un dettaglio lasciato al caso. Segui questi passi per assicurarti un risultato professionale.
- Verifica lo spazio disponibile nel muro e scegli una cassetta sovradimensionata rispetto al numero di vie necessarie. Se hai 5 radiatori, prendi un collettore da 6 o 7 vie; avere un paio di attacchi di riserva è una mossa intelligente per futuri ampliamenti (pensa a un termoarredo aggiunto in bagno o a un locale lavanderia).
- Esigi sempre l'uso del nastro in Teflon di alta qualità o delle guarnizioni in fibra specifiche per i raccordi principali. La canapa è ottima ma richiede un'esperienza che molti giovani installatori non hanno più.
- Controlla che il blocco di distribuzione abbia i rubinetti di intercettazione generale. Se devi fare manutenzione al collettore, devi poterlo isolare dal resto dell'impianto senza svuotare tutta la colonna montante del palazzo o della casa.
- Assicurati che l'installatore installi un guscio isolante attorno al collettore stesso se la cassetta si trova su un muro che dà verso l'esterno. Non vuoi scaldare l'atmosfera, vuoi scaldare il tuo salotto.
- Chiedi sempre la dichiarazione di conformità a fine lavori. È un documento obbligatorio per legge in Italia che garantisce che l'impianto è stato realizzato seguendo le norme tecniche di sicurezza vigenti.
Gestire correttamente la distribuzione del calore è l'unico modo per avere una casa confortevole senza spendere un patrimonio. La scelta di componenti tecnici validi è l'investimento più sicuro che puoi fare per la tua abitazione.
