Ho visto un ingegnere meccanico con dieci anni di esperienza perdere tre settimane di lavoro e circa quindicimila euro di materiali perché aveva scaricato il primo Momenti Di Inerzia Tabella PDF trovato su un forum tecnico poco affidabile. Stava progettando il telaio di un macchinario industriale soggetto a vibrazioni costanti. Aveva preso il valore del momento d'inerzia di un profilo a C standard direttamente da quel documento, lo aveva inserito nel software di calcolo e aveva ordinato i componenti. Quando il prototipo è arrivato in officina, la struttura fletteva di quasi il doppio rispetto ai calcoli teorici. Il problema non era il software, né l'acciaio: era il documento di riferimento che non specificava se i valori fossero riferiti agli assi baricentrici o a quelli di estremità, e confondeva le unità di misura tra centimetri alla quarta e millimetri alla quarta. Questo è il costo del non saper leggere criticamente i dati tecnici che circolano in rete.

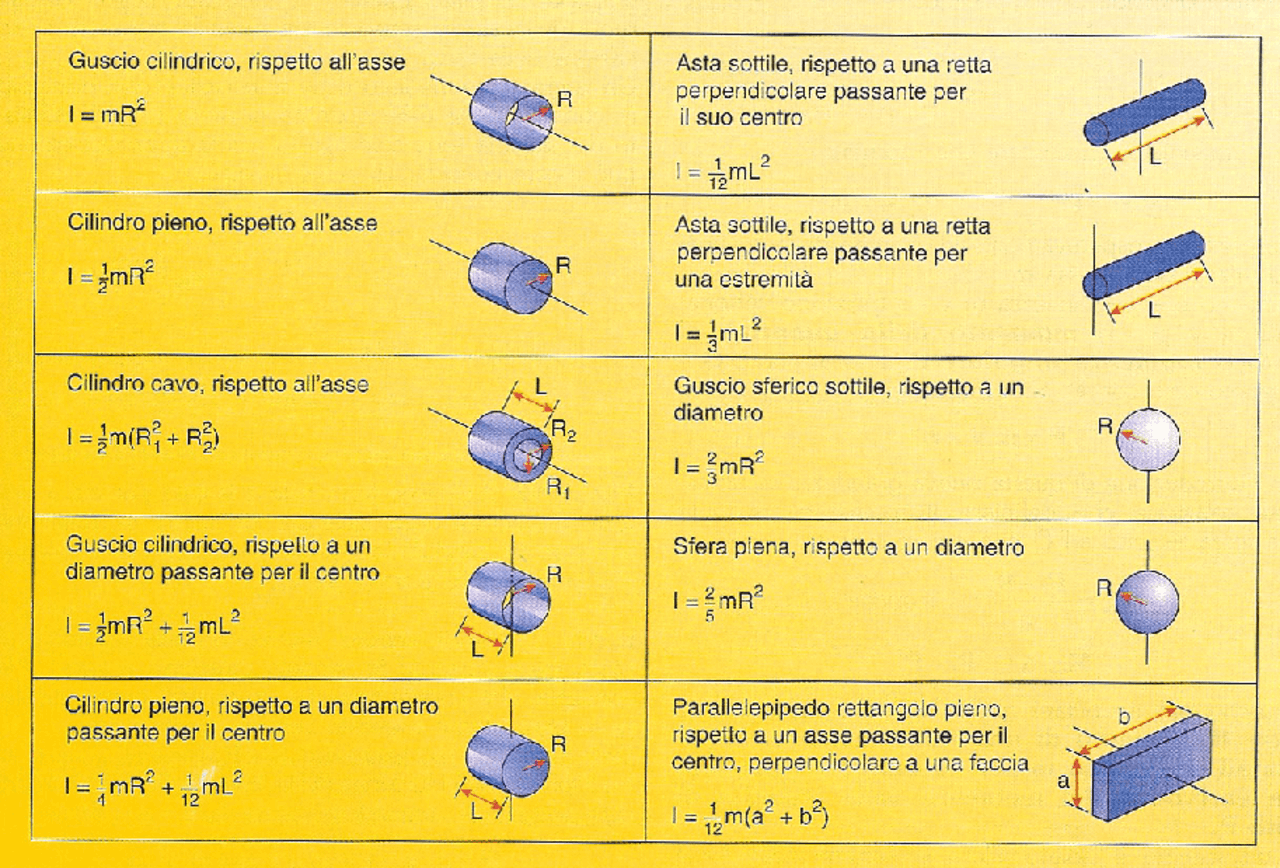

L'illusione della precisione nel Momenti Di Inerzia Tabella PDF
Il primo errore che quasi tutti commettono è pensare che un documento statico possa sostituire la verifica manuale delle geometrie reali. Spesso si scarica un Momenti Di Inerzia Tabella PDF pensando di avere in mano la Bibbia della statica, ma la realtà è che quei documenti sono pieni di refusi o, peggio, basati su normative siderurgiche obsolete. Ho analizzato tabelle prodotte negli anni Novanta che circolano ancora oggi come file "definitivi", ignorando che le tolleranze di produzione dei profilati sono cambiate.
Se stai usando un valore preso da una risorsa online per un calcolo di stabilità dell'equilibrio elastico, stai scommettendo la tua firma sulla capacità di digitazione di uno stagista che ha compilato quel file dieci anni fa. La soluzione non è smettere di usare questi strumenti, ma imparare a validarne l'origine. Un valore di inerzia non è solo un numero; è il risultato di un'integrazione geometrica che dipende strettamente dai raccordi d'anima e dalle ali del profilo. Se la tabella che stai consultando non specifica il raggio di raccordo $r$, quel numero è puramente indicativo e non dovresti usarlo per una progettazione esecutiva.
Confondere gli assi principali con gli assi di simmetria
Questo è l'errore che separa chi mastica la teoria da chi preme solo tasti su un computer. Molti professionisti prendono il valore $I_x$ o $I_y$ da un elenco e lo applicano senza guardare lo schema grafico associato. Per i profili asimmetrici, come gli angolari a lati disuguali, i momenti d'inerzia rispetto agli assi geometrici non sono quelli che determinano la resistenza effettiva. Se non consideri gli assi principali d'inerzia, il tuo elemento strutturale subirà una flessione deviata che non avevi previsto.
Ho visto strutture di sostegno per impianti fotovoltaici accartocciarsi sotto il carico della neve perché il progettista aveva usato l'inerzia rispetto all'asse $x$ invece del valore minimo assoluto rispetto all'asse $u$. In un caso specifico, il calcolo indicava una freccia massima di 5 mm, ma nella realtà il profilo ruotava e si piegava lateralmente, raggiungendo i 20 mm di deformazione prima del collasso. Non puoi permetterti di ignorare la rotazione degli assi. Ogni volta che apri un file di riferimento, devi controllare l'angolo di inclinazione degli assi principali. Se il documento non riporta questo dato, chiudilo e cercane uno serio.
Il disastro delle unità di misura e delle conversioni selvagge
Sembra banale, quasi un errore da studenti del primo anno, ma le conversioni tra $cm^4$ e $mm^4$ sono la causa principale di ordini di grandezza errati nei calcoli strutturali. Molti documenti tecnici europei usano i centimetri, mentre i software moderni lavorano quasi esclusivamente in millimetri o metri. Sbagliare un fattore 10 in una dimensione lineare significa sbagliare di un fattore 10.000 nel momento d'inerzia, dato che la proprietà dipende dalla quarta potenza della lunghezza.
La trappola dei profili composti
Quando si lavora con sezioni accoppiate, come due UPN saldate a scatola, molti commettono l'errore di sommare semplicemente i valori presi da una tabella standard. Questo approccio ignora completamente il teorema di Huygens-Steiner. Se sommi le inerzie senza trasportarle rispetto al nuovo baricentro comune, ottieni un valore che è una frazione di quello reale, portando a un sovradimensionamento inutile e costoso. Al contrario, se sbagli il trasporto, rischi di sottostimare la rigidezza.
- Verifica sempre se il valore in tabella include i fori per i bulloni (inerzia netta o lorda).
- Controlla se il momento d'inerzia polare è calcolato correttamente per la verifica a torsione.
- Assicurati che i raggi di girazione siano coerenti con i momenti d'inerzia dichiarati.
Confronto tra l'approccio pigro e la verifica professionale
Vediamo come si comporta un tecnico che si fida del primo risultato rispetto a uno che sa cosa sta facendo. Immaginiamo di dover verificare una trave composta soggetta a un carico di punta.
L'approccio sbagliato consiste nel cercare su Google Momenti Di Inerzia Tabella PDF, scaricare il primo file disponibile, individuare la riga del profilo desiderato e copiare il valore $I$ senza guardare i pedici. Il tecnico inserisce il dato nel foglio di calcolo, vede che il coefficiente di sicurezza è 1.2 e procede con il disegno. Non si accorge che la tabella si riferisce a profili in alluminio con spessori diversi da quelli in acciaio che intende usare. Risultato: la trave instabilizza a metà del carico di progetto perché il modulo elastico e l'inerzia effettiva non combaciavano.
L'approccio corretto prevede l'uso della tabella solo come punto di partenza. Il professionista confronta i dati con le specifiche del produttore siderurgico aggiornate all'anno corrente. Verifica manualmente il momento d'inerzia di una sezione campione usando la formula $I = \int y^2 dA$ o, più pragmaticamente, ridisegnando la sezione su un CAD e interrogando le proprietà fisiche della regione. Confronta poi questo dato con quello della tabella. Se c'è una discrepanza superiore al 2%, indaga il motivo. In questo modo, scopre che il profilo commerciale ha una tolleranza sullo spessore dell'anima che riduce l'inerzia del 5%. Corregge il calcolo, sceglie il profilo superiore e la struttura rimane in piedi per i prossimi cinquant'anni.
L'errore del modulo di resistenza elastico scambiato per inerzia
Spesso si confonde il momento d'inerzia ($I$) con il modulo di resistenza ($W$). Ho visto relazioni di calcolo dove questi due valori venivano scambiati sistematicamente. Mentre il momento d'inerzia è una proprietà puramente geometrica legata alla rigidezza e alla deformazione, il modulo di resistenza serve per calcolare le tensioni massime sulle fibre esterne.
Utilizzare il valore di $W$ al posto di $I$ nel calcolo della freccia porterà a risultati senza senso fisico. Un errore di questo tipo in fase di certificazione CE di un macchinario può bloccare la produzione per mesi. I laboratori di prova non perdonano queste sviste: se il test di carico mostra una deformazione non congruente con la relazione tecnica, l'intero fascicolo tecnico viene respinto. Devi essere ossessivo nella distinzione tra queste grandezze. L'inerzia è "quanto la forma si oppone alla rotazione/flessione", il modulo di resistenza è "come la forma distribuisce lo sforzo". Non sono la stessa cosa.
Considerare i profili sottili come se fossero massicci
Se lavori con lamiere piegate a freddo, le tabelle standard per i profili laminati a caldo sono carta straccia. I profili sottili soffrono di fenomeni di instabilità locale che riducono drasticamente l'inerzia efficace della sezione. Se prendi il momento d'inerzia geometrico lordo da un manuale e lo usi per una scaffalatura industriale o per un profilo in cartongesso strutturale, stai ignorando che parte della sezione "scoppierà" prima di raggiungere il carico massimo.
In questo ambito, la normativa Eurocodice 3 parte 1-3 impone di calcolare le larghezze efficaci. Molte persone scaricano tabelle semplificate per risparmiare tempo, senza capire che quei valori valgono solo per determinate condizioni di vincolo. Ho visto solai leggeri imbarcarsi perché il progettista non aveva considerato che l'inerzia efficace era il 40% inferiore a quella lorda riportata nel suo documento di riferimento. La pratica corretta richiede di calcolare la sezione efficace per ogni stato di sollecitazione, un lavoro noioso ma indispensabile per non finire in tribunale.
Controllo della realtà sulla progettazione strutturale
La verità è che nessun documento, nemmeno il miglior Momenti Di Inerzia Tabella PDF esistente al mondo, ti proteggerà dalle tue responsabilità legali se non capisci la fisica che sta dietro quei numeri. La progettazione non è un esercizio di copia e incolla da fogli Excel o documenti statici. Se non sei in grado di ricalcolare da zero il momento d'inerzia di un rettangolo o di una sezione a T usando solo carta e penna, non dovresti firmare progetti che mettono a rischio la sicurezza delle persone.
Le tabelle sono strumenti di velocità, non di conoscenza. Il mercato è saturo di presunti esperti che si affidano totalmente ai software o a file scaricati gratuitamente, dimenticando che i profili reali hanno tolleranze di laminazione che possono variare del 10% rispetto ai valori nominali. Se il tuo progetto sta in piedi solo grazie a un margine di sicurezza risicato e a un numero preso da una tabella, hai già fallito. Un bravo professionista sa che la teoria è pulita, ma il cantiere e l'officina sono sporchi: le saldature cambiano le proprietà termiche, i fori indeboliscono le sezioni e i carichi non sono mai perfettamente centrati. Usa le tabelle per scremare le opzioni, ma usa la tua testa e i principi della meccanica razionale per validare il risultato finale. Non esiste una scorciatoia che valga quanto la tua reputazione professionale.
