Ho visto decine di proprietari di Fiat Panda prodotte tra il 2003 e il 2012 finire con il carro attrezzi davanti all'officina per un errore da dieci centesimi. Il problema non è il fusibile bruciato, ma la presunzione di sapere dove mettere le mani senza aver verificato la versione esatta della propria vettura. Molti scaricano una foto sgranata da un forum e iniziano a ponticellare contatti a caso, convinti che ogni Schema Fusibili Panda 2 Serie sia identico per ogni allestimento. Risultato? Una scarica di ritorno che cuoce i delicati circuiti del Body Computer, trasformando una riparazione da cinque minuti in un salasso da 600 euro tra ricambio e riprogrammazione. Se la tua Panda non parte più o le luci ballano la samba, il colpevole spesso è chi ha infilato un fusibile da 30 Ampere dove ne serviva uno da 10, ignorando che la disposizione interna cambia radicalmente tra una Natural Power a metano e una Multijet diesel.
L'illusione dell'universalità dello Schema Fusibili Panda 2 Serie
L'errore più comune che ho riscontrato in vent'anni di officina è credere che il manuale d'uso sia l'unica fonte di verità. Molti non sanno che durante il ciclo di vita della Panda 169 ci sono stati aggiornamenti elettrici sostanziali. Un modello del 2004 non ha la stessa distribuzione dei carichi di uno del 2011. Se cerchi di risolvere un problema all'elettroventola basandoti su uno schema obsoleto, rischi di staccare il fusibile dei servizi che gestisce l'immobilizer. Ho visto persone restare bloccate in un parcheggio del supermercato perché avevano "preso in prestito" un fusibile convinte che non servisse a nulla di vitale.
La realtà è che la Panda ha tre posizioni diverse per le scatole fusibili: sotto il cruscotto a sinistra del volante, nel vano motore accanto alla batteria e, in alcuni modelli specifici, una piccola appendice vicino alla centralina ABS. L'errore fatale è ignorare la legenda stampata sul coperchio di plastica. Molti la leggono male o non la leggono affatto, affidandosi a tutorial online generici. Quei tutorial spesso omettono che la Panda Cross o la 4x4 hanno linee dedicate per il giunto elettroidraulico che le versioni base non sognano nemmeno. Se sbagli pin, mandi in corto l'intero sistema di trazione.
Confondere i fusibili a lama con quelli mini
Un altro sbaglio che costa caro riguarda la dimensione fisica dei componenti. La seconda serie della Panda utilizza principalmente fusibili di tipo Mini-blade, ma in alcune varianti del vano motore compaiono i Maxi-fusibili per le linee ad alto amperaggio come l'idroguida Dualdrive. Ho visto gente forzare fusibili standard in alloggiamenti mini, piegando le linguette di contatto interne alla scatola. Una volta piegate, il contatto diventa intermittente. Questo crea un calore localizzato che fonde la plastica della sede. A quel punto, non devi più cambiare un fusibile, devi cambiare l'intera scatola di distribuzione.
Quando il servosterzo "city" smette di funzionare e compare la temuta spia rossa del volante, il 90% degli utenti corre a cambiare il fusibile da 60A nel vano motore. Ma se non controlli prima i cablaggi, il nuovo fusibile salterà dopo due curve. Peggio ancora, alcuni "esperti" montano un fusibile di amperaggio superiore per "evitare che salti di nuovo". Questo è il modo più rapido per incendiare il cablaggio principale. La sezione dei cavi della Panda è calcolata al millimetro per risparmiare peso e costi; se il fusibile non interrompe il flusso, il cavo diventa una resistenza incandescente che scioglie l'isolante dei fili vicini.
Come identificare il fusibile sospetto senza tester
Se non hai un multimetro, non andare a tentativi estraendo ogni singolo pezzo. Usa una torcia e guarda attraverso la plastica trasparente del fusibile. Se il filamento a forma di "U" o "S" è spezzato o c'è una macchia nera di bruciato, hai trovato il colpevole. Ma attenzione: un fusibile che sembra intatto può essere comunque interrotto alla base delle lamelle. La prova regina resta la continuità elettrica. Senza quella, stai solo giocando a indovinare con il portafoglio degli altri.
Il disastro del Body Computer sotto lo sterzo

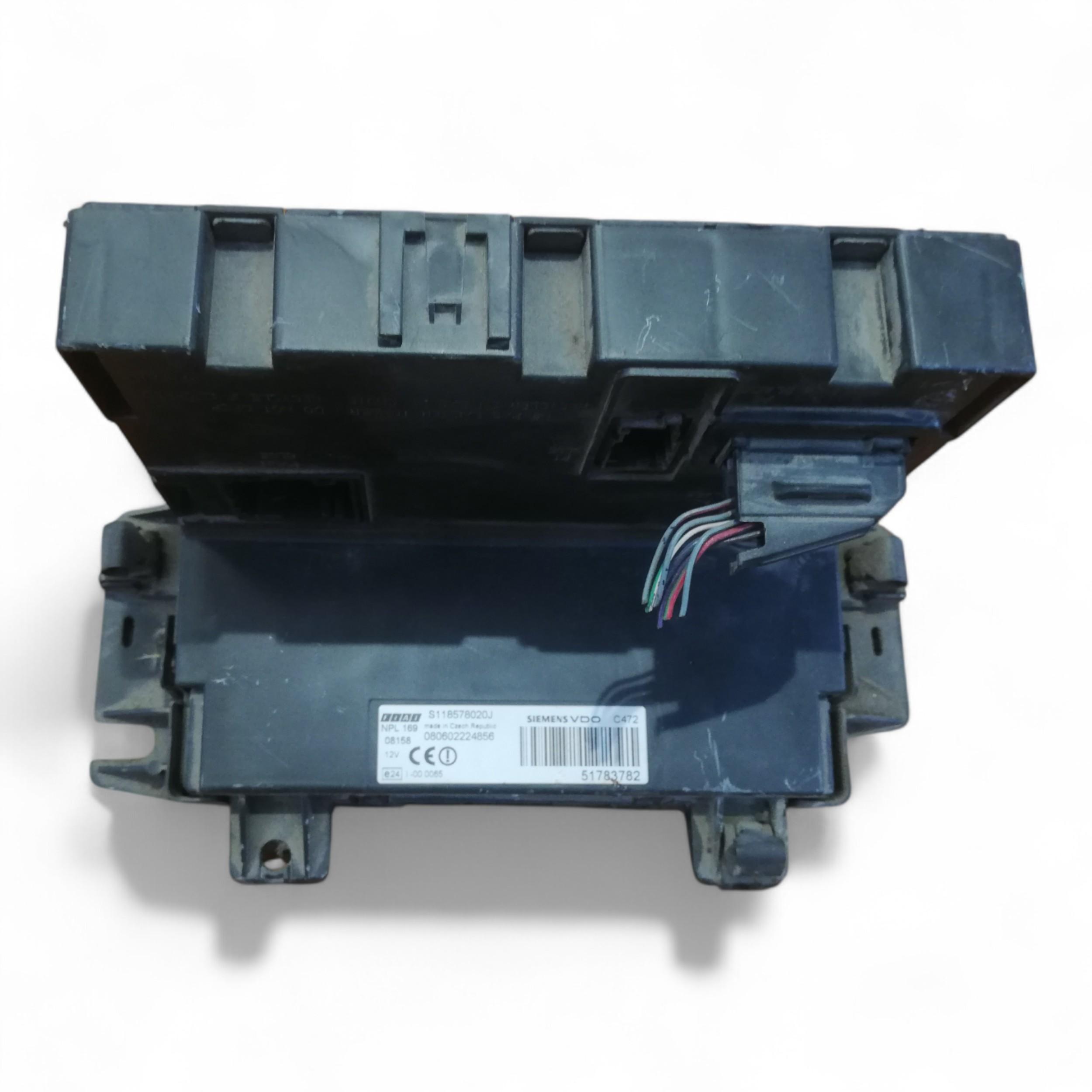

Questa è la sezione dove si perdono i soldi veri. La scatola fusibili interna non è solo un supporto per pezzi di plastica colorata; è integrata nel Body Computer, il cervello elettronico dell'auto. Ho visto un cliente tentare di installare un'autoradio non originale prelevando corrente dal fusibile dell'accendisigari. Ha creato un sovraccarico che ha bruciato una pista interna della scheda madre del Body Computer. Invece di spendere 15 euro dall'elettrauto per un cablaggio corretto, ne ha spesi 800 per la sostituzione della centralina e la codifica delle chiavi.
Il problema qui è la sensibilità ai picchi di tensione. Quando apri lo sportello che nasconde i fusibili, vedi una giungla di cavi. Se tocchi accidentalmente i connettori posteriori mentre cerchi di estrarre un fusibile con le dita invece che con l'apposita pinzetta bianca, puoi generare archi elettrici statici o distacchi parziali che mandano in tilt la linea CAN-bus. La Panda inizia a segnare errori inesistenti: avaria airbag, pressione olio insufficiente, fendinebbia che rimangono accesi a quadro spento. Non è un fantasma, è solo che hai manipolato male il cuore elettrico della macchina.
La trappola dei ricambi cinesi da discount
C'è chi compra kit da 100 fusibili a 2 euro nei mercatini. Questi componenti spesso non rispettano le curve di intervento termico. Un fusibile da 10A di scarsa qualità potrebbe non saltare nemmeno a 20A, o peggio, saltare a 5A senza motivo. Ho visto blocchi fusibili deformati perché il metallo dei ricambi economici era troppo sottile, creando micro-archi che hanno carbonizzato i contatti. Usa solo ricambi certificati ISO 8820. Risparmiare un euro sul fusibile per rischiare un danno da centinaia di euro è pura follia finanziaria.
Prima e dopo un intervento fatto con criterio
Vediamo come cambia l'approccio tra un principiante e un professionista di fronte a un tergicristallo che non si muove.
Il principiante apre il cofano, cerca su Google lo Schema Fusibili Panda 2 Serie, trova un'immagine di un sito straniero e identifica il fusibile F43. Lo tira fuori con le unghie, vede che è rotto, e lo sostituisce con uno da 30A che ha trovato nel cruscotto "perché così tiene meglio". Accende il quadro, sente un odore di gomma bruciata e vede del fumo uscire dal devioluci. Il motorino del tergicristallo era bloccato meccanicamente, il fusibile troppo forte non è saltato e la corrente ha cotto i contatti del comando sul volante. Costo: 120 euro di devioluci, 90 euro di motorino, 2 ore di manodopera.
Il professionista, invece, controlla prima se le spazzole sono incollate al vetro. Poi prende il manuale specifico del telaio (ZFA169...), individua il fusibile corretto da 20A, lo testa con il multimetro e scopre che è bruciato. Prima di metterne uno nuovo, scollega lo spinotto del motorino tergicristallo e verifica se c'è un corto verso massa. Inserisce il fusibile della giusta taglia, prova il sistema e nota che il motorino sforza. Invece di forzare l'elettricità, ingrassa i leverismi. Costo: 0,50 euro di fusibile, un po' di grasso spray, 15 minuti di tempo. La macchina è sicura e il cablaggio è intatto.
La gestione dei carichi aggiuntivi e il mito delle luci LED
Molti proprietari di Panda 2 serie amano aggiornare l'estetica installando lampadine LED. Qui casca l'asino. Il sistema elettrico della Panda è dotato di un controllo di assorbimento chiamato "check luci". Se sostituisci una lampadina alogena con un LED che consuma meno, il Body Computer rileva un'anomalia e taglia l'alimentazione, oppure lascia la luce leggermente accesa anche a quadro spento.
La soluzione errata che vedo spesso è aggiungere resistenze corazzate in parallelo che scaldano come stufette, montate magari vicino a componenti in plastica. Ho rimosso fari sciolti dall'interno perché qualcuno voleva i LED senza errori sul cruscotto. La soluzione corretta non passa dai fusibili, ma dall'elettronica di controllo. Cambiare un fusibile per "dare più potenza" ai fari è un mito tecnico senza alcun fondamento che porta solo a surriscaldamenti pericolosi dei connettori H4, già di per sé famosi sulla Panda per tendere alla cottura precoce.
Problemi di avviamento e relè nascosti
A volte il problema non è un fusibile, ma un relè stanco. Nella scatola nel vano motore ci sono dei cubetti neri o rossi. Se la pompa benzina non gira, il fusibile potrebbe essere perfetto mentre il relè ha i contatti ossidati. Non scambiare mai i relè a caso. Se scambi il relè dell'iniezione con quello dei proiettori di profondità, potresti avere una Panda che sta accesa solo finché tieni gli abbaglianti inseriti (sì, ho visto anche questo).
I relè gestiscono correnti elevate che i piccoli fusibili proteggono a monte. Se trovi polvere verde (ossido di rame) sui pin del relè, pulisci tutto con un riattivatore di contatti a secco. Non usare il WD-40 multiuso classico sui circuiti elettrici; serve un prodotto specifico che non lasci residui oleosi conduttivi. L'ossidazione è il nemico silenzioso della Panda, specialmente se la vettura vive in zone di mare o viene parcheggiata spesso all'aperto sotto l'umidità.
Controllo della realtà
Smettiamola di pensare che un'auto semplice come la Panda possa essere riparata "a sentimento". L'elettronica di bordo della serie 169 è figlia di un'epoca in cui si iniziava a integrare tutto in un unico blocco logico per risparmiare sui costi di produzione. Questo significa che un errore stupido in un punto periferico dell'impianto si ripercuote immediatamente sul centro nevralgico della vettura.
Se vuoi davvero risparmiare tempo e denaro, smetti di cercare soluzioni rapide sui forum russi o su video di dubbia provenienza. Apri il tuo libretto di circolazione, guarda l'anno di produzione e la motorizzazione, e cerca solo la documentazione tecnica ufficiale corrispondente. Non forzare mai un fusibile in sede e, soprattutto, se un fusibile salta due volte di seguito, smetti di sostituirlo. Il fusibile è il sintomo, non la malattia. Trova il corto circuito o rassegnati a pagare qualcuno che lo faccia per te prima che la tua Panda diventi un costoso fermacarte da una tonnellata. Non c'è gloria nel riparare un'auto da soli se poi si finisce per distruggerne l'intelligenza artificiale di bordo per testardaggine.
