Smetti di pensare che un pezzo di plastica o metallo che esce dal muro sia solo un dettaglio estetico perché sbagli di grosso. Se hai appena montato un nuovo impianto termico o stai pensando di farlo, devi capire che il Tubo Scarico Fumi Caldaia Condensazione è il vero cuore pulsante della sicurezza domestica. Non è un semplice condotto. È l'unica barriera tra te e i prodotti della combustione che, se gestiti male, distruggono lo scambiatore di calore o, peggio, rientrano in casa. Molti installatori alle prime armi o amanti del fai-da-te sottovalutano la natura acida della condensa. Parliamo di un liquido che ha un pH simile all'aceto o al limone. Se usi materiali vecchi pensati per le caldaie tradizionali di vent'anni fa, il risultato è garantito: corrosione totale in meno di due stagioni invernali.
La fisica sporca dietro il Tubo Scarico Fumi Caldaia Condensazione
La tecnologia a condensazione funziona recuperando il calore latente dai vapori. Questo significa che i gas in uscita sono molto più freddi rispetto a quelli di una vecchia caldaia a camera aperta. Mentre prima i fumi uscivano a 120-150 gradi, oggi viaggiano intorno ai 40-60 gradi. Raffreddandosi così tanto, il vapore acqueo torna allo stato liquido. Questa condensa è acida. Ecco perché il polipropilene (PP) è diventato lo standard assoluto. Il metallo, a meno che non sia acciaio inox di altissima qualità specificamente certificato, soccombe.
Il problema della contropendenza
Hai mai visto una macchia di umidità intorno alla flangia di uscita? Spesso dipende da una pendenza errata. Il condotto deve sempre pendere verso la caldaia, non verso l'esterno. La regola d'oro è una pendenza del 3% o di circa 3 centimetri per ogni metro di lunghezza. Questo serve a far scivolare il liquido acido verso il sifone interno della macchina, dove viene neutralizzato o scaricato. Se la pendenza va verso l'esterno, vedrai quelle brutte scie biancastre sui muri esterni del condominio. È acido che mangia l'intonaco. Non è un bel vedere e rovina la facciata.
Sistemi coassiali contro sistemi sdoppiati
Qui la scelta dipende spesso dallo spazio e dai fori già presenti nel muro. Il sistema coassiale è il classico "tubo dentro il tubo". Quello interno, solitamente da 60 mm di diametro, scarica i gas. Quello esterno, da 100 mm, aspira l'aria pulita dall'esterno per la combustione. È la soluzione più pulita esteticamente. Occupa poco spazio. Richiede un solo buco nel muro. I sistemi sdoppiati usano invece due condotti separati da 80 mm. Si usano quando la canna fumaria è lontana o se ci sono troppe curve che aumenterebbero le perdite di carico. Ogni curva a 90 gradi "ruba" virtualmente circa un metro di lunghezza lineare alla capacità di spinta del ventilatore della caldaia. Bisogna fare i calcoli bene.
Normative italiane e distanze di sicurezza
In Italia non puoi scaricare i fumi dove ti pare. La normativa UNI 7129 è il vangelo dei termotecnici. Dal 2013, la legge impone lo scarico a tetto per i nuovi impianti. Esistono deroghe, certo. Se abiti in un centro storico o se ci sono impedimenti tecnici asseverati da un professionista, puoi scaricare a parete. Ma occhio alle distanze. Devi stare lontano dalle finestre dei vicini e dai balconi. Non vuoi che il tuo vapore entri nella camera da letto di chi abita sopra di te. Oltre al fastidio, c'è un rischio legale concreto. Le denunce tra condomini per scarichi irregolari sono tra le cause civili più frequenti in ambito edilizio.
Il marchio CE e la classe di temperatura
Ogni componente che acquisti deve avere una stringa di identificazione. Cerca sigle come T120. Significa che il materiale regge fino a 120 gradi. Per una caldaia moderna basta e avanza, ma la certificazione garantisce che la plastica non si sciolga se la caldaia va in blocco o surriscalda. Controlla anche la classe di pressione. Le caldaie a condensazione lavorano in pressione positiva (P1). Significa che il ventilatore spinge i fumi. Le guarnizioni devono essere perfette. Una guarnizione pizzicata o montata senza lubrificante siliconico è una bomba a orologeria. Le perdite di monossido di carbonio sono silenziose. Non si scherza.
Errori da evitare nel montaggio del Tubo Scarico Fumi Caldaia Condensazione
L'errore più banale è usare il silicone normale per sigillare le giunzioni. Il silicone acido mangia le guarnizioni in EPDM. Usa solo l'apposito scivolante o sapone neutro. Un altro sbaglio comune è dimenticare il terminale antivento. Senza quello, una folata d'aria forte può mandare la caldaia in errore per mancanza di tiraggio. Il sistema va in blocco proprio quando fuori fa freddissimo e tu hai bisogno di riscaldamento. Frustrante.
C'è poi la questione del ghiaccio. Nelle zone climatiche più fredde del nord Italia, il vapore che esce dal terminale può ghiacciare istantaneamente sulla griglia esterna. Si formano delle stalattiti che ostruiscono il passaggio. Esistono kit appositi con resistenze o terminali progettati per evitare questo tappo di ghiaccio. Se vivi in montagna, è un investimento obbligatorio. Non aspettare che la caldaia si spenga a Capodanno.
Lunghezze massime e perdite di carico
Ogni caldaia ha un limite fisico. Il produttore scrive chiaramente nel manuale: "Lunghezza massima 10 metri". Se ne metti 12, la macchina fatica. Consuma più corrente. Il ventilatore gira al massimo e si usura prima. Se hai un percorso lungo e tortuoso, devi aumentare il diametro dei condotti. Passare da un 60/100 coassiale a un sistema sdoppiato 80/80 spesso risolve il problema. Guadagni metri preziosi di prevalenza. È pura fluidodinamica. Meno attrito c'è, meglio respira il bruciatore. Una combustione efficiente significa meno gas bruciato e bollette più leggere.
Integrità delle guarnizioni
Le guarnizioni sono l'anello debole. Letteralmente. Con il calore e il freddo si espandono e si contraggono. Dopo 5 o 6 anni possono seccarsi. Durante la manutenzione ordinaria, quella che per legge devi fare ogni uno o due anni a seconda della regione, chiedi al tecnico di controllare visivamente le giunzioni. Se vedi polvere bianca o colature di calcare sui giunti, la tenuta è andata. Va cambiata subito. Costa pochi euro ma ti salva da danni da migliaia di euro se l'umidità finisce sulla scheda elettronica della caldaia.
Materiali e chimica della resistenza

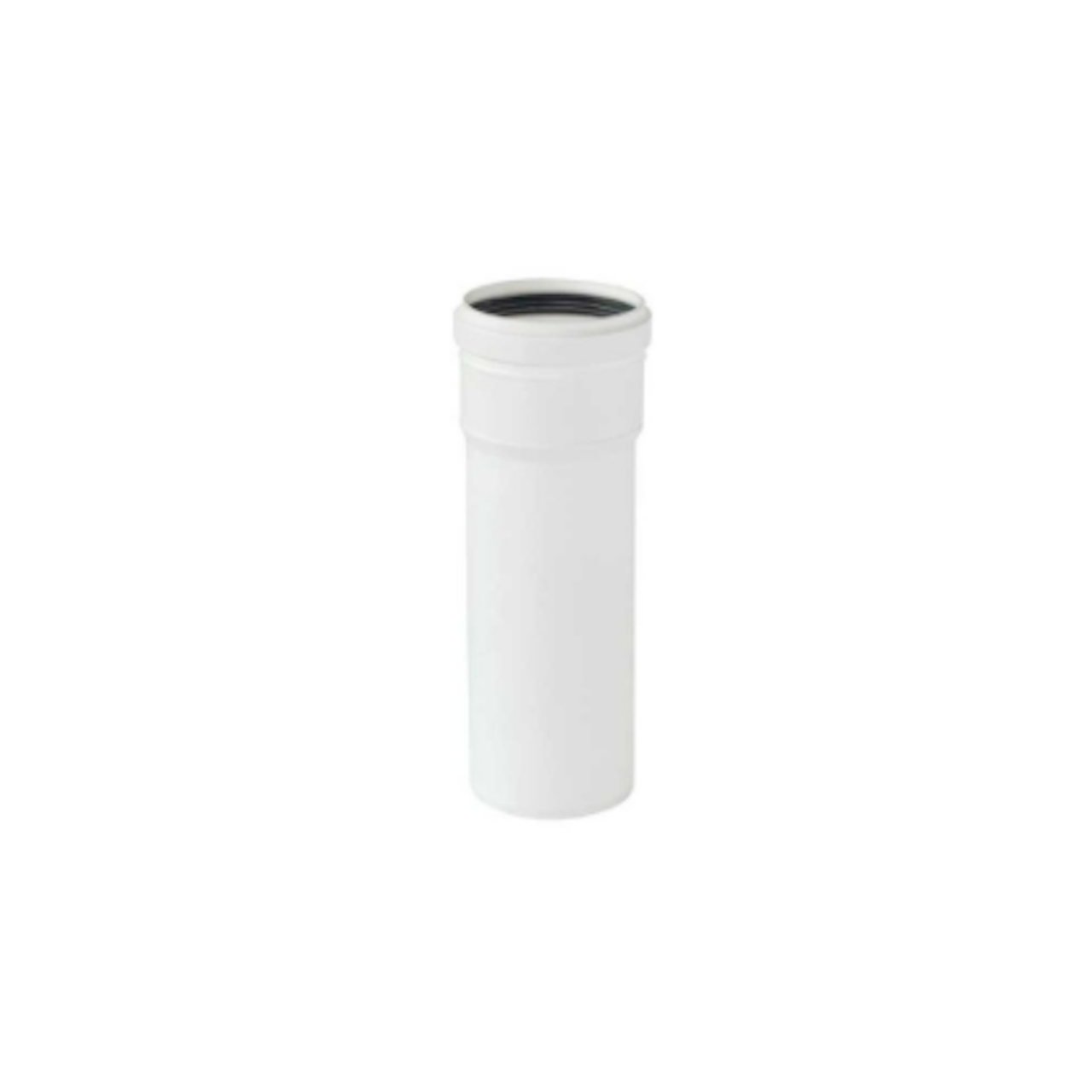

Il polipropilene non è tutto uguale. Quello per scarico fumi è stabilizzato ai raggi UV. Se usi un tubo di plastica grigia da scarico idrico che trovi al brico, il sole lo cuocerà in un'estate. Diventerà fragile come un biscotto. Si spaccherà alla prima grandinata. I prodotti specifici per fumisteria sono testati per resistere all'attacco degli acidi della combustione per decenni. La differenza di prezzo tra un tubo scadente e uno certificato è minima rispetto al costo totale dell'installazione. Non risparmiare su questo.
L'installazione deve seguire le linee guida della normativa UNI 7129 per garantire che l'intero sistema sia a norma di legge. Se il tuo tecnico non ti rilascia la dichiarazione di conformità (DiCo) citando esplicitamente i materiali usati, hai un problema. Senza quel documento, in caso di incendio o incidente, l'assicurazione non paga un centesimo. È la dura realtà burocratica italiana.
Gestione della condensa nel condotto
Spesso si ignora che il condotto stesso produce litri d'acqua. Se il tubo è molto lungo, la quantità di liquido che torna verso la caldaia può essere eccessiva per il piccolo sifone interno. In questi casi si monta un raccoglitore di condensa dedicato lungo la linea. È un piccolo pezzo a T con uno scarico separato. Evita che la caldaia "affoghi" letteralmente nel suo stesso scarto liquido. Se senti un rumore di gorgoglio quando la caldaia parte, probabilmente c'è acqua accumulata nel condotto dei fumi. È un segnale d'allarme. La macchina sta lottando per spingere l'aria attraverso un tappo d'acqua.
Estetica e impatto architettonico
Sappiamo tutti che i tubi che sporgono dalle pareti sono brutti. Nei centri storici come quelli di Roma, Firenze o Bologna, le soprintendenze sono severissime. Spesso obbligano a verniciare i condotti dello stesso colore del muro. Esistono vernici apposite che resistono alle temperature e non sfogliano dopo due mesi. Un altro trucco è l'uso di coperture architettoniche o finte grondaie per nascondere i percorsi verticali. Se devi passare sulla facciata, fallo con grazia. Un lavoro fatto bene non attira l'attenzione. Un lavoro fatto male fa sembrare casa tua una fabbrica dell'Ottocento.
La scelta del terminale
Il terminale non è solo un tappo. Serve a separare il flusso di uscita da quello di entrata. Nei sistemi coassiali, il terminale è progettato aerodinamicamente per espellere i fumi lontano dall'imbocco dell'aria pulita. Se i fumi vengono riaspirati, la caldaia brucia male. Si produce monossido di carbonio in eccesso. La fiamma diventa instabile. Potresti sentire degli scoppiettii in fase di accensione. Se succede, controlla il terminale. Magari è montato al contrario o è parzialmente ostruito da un nido di uccelli. Succede più spesso di quanto immagini.
Manutenzione e pulizia professionale
Non basta che il tubo sia installato bene. Deve restare pulito. Anche se la condensazione è "pulita", col tempo si accumulano residui carboniosi sottili. Se hai una canna fumaria collettiva, il controllo spetta al condominio. Se hai un tubo singolo, spetta a te. Una volta l'anno, una passata con uno scovolo di plastica (mai metallo sul PP!) assicura che il passaggio sia libero. Controlla anche che la griglia terminale non sia piena di ragnatele o foglie secche. La caldaia è come un polmone: se non espira bene, si affatica e muore giovane.
Per approfondire i requisiti tecnici e le certificazioni necessarie, puoi consultare il portale del Comitato Termotecnico Italiano che definisce gli standard per l'efficienza energetica. Troverai dettagli tecnici che molti installatori ignorano ma che fanno la differenza tra un impianto mediocre e uno eccellente.
Il ruolo dell'analizzatore di fumi
Quando il tecnico viene a fare il controllo, infila una sonda nel condotto. Quello strumento misura la temperatura, la quantità di $O_2$, $CO$ e $CO_2$. Se i valori sono fuori scala, spesso il colpevole è proprio il sistema di scarico. Una perdita nella giunzione interna di un coassiale farà leggere valori di ossigeno bassissimi perché la caldaia sta "mangiando" i suoi stessi fumi. È un test infallibile. Se il tecnico dice che la caldaia non passa i test di efficienza, non farti cambiare subito la scheda elettronica. Chiedi di controllare l'integrità dei tubi. Risparmierai un sacco di soldi.
Coibentazione dei tratti esterni
Se il tuo scarico attraversa una soffitta fredda o corre all'esterno per molti metri, devi isolarlo. Anche se è plastica. Perché? Perché se i fumi si raffreddano troppo velocemente prima di uscire, la pressione cala. Il vapore diventa acqua troppo presto e può creare dei tappi di liquido che il ventilatore non riesce a superare. Una guaina in lana di roccia o elastomero espanso mantiene i gas alla giusta temperatura fino all'uscita. Migliora il tiraggio naturale. Protegge il condotto dagli urti meccanici.
Aspetti economici e bonus fiscali
Cambiare lo scarico fumi rientra nelle spese di manutenzione straordinaria. Se lo fai insieme alla caldaia, puoi accedere agli incentivi come l'Ecobonus. Parliamo di detrazioni che arrivano al 50% o 65% a seconda dei casi. Tieni tutte le fatture. Assicurati che il pagamento avvenga tramite bonifico parlante per ristrutturazione edilizia o risparmio energetico. I pezzi di ricambio singoli solitamente non danno diritto al bonus, ma se rifai l'intera linea di scarico perché quella vecchia non è a norma, allora sì. Consulta sempre il sito ufficiale dell' ENEA per le ultime circolari aggiornate sui bonus casa. Le regole cambiano spesso e non vuoi perdere l'opportunità di recuperare metà della spesa.
Perché il fai-da-te è pericoloso qui
Lo dico chiaramente: non montare questi tubi da solo se non sai cosa stai facendo. Una pendenza sbagliata di un grado può bruciare il ventilatore della caldaia in tre mesi. Una guarnizione montata male può saturare un ambiente di monossido di carbonio in una notte. Il risparmio di 200 euro di manodopera non vale la vita della tua famiglia. Chiama un professionista abilitato ai sensi del DM 37/08. Lui ha l'attrezzatura per testare la tenuta del sistema sotto pressione. Tu no. La sicurezza non è un optional.
Kit di scarico universali o di marca?
Molte aziende vendono kit universali. Funzionano? Spesso sì, ma i kit originali del produttore della caldaia hanno innesti perfetti. La flangia di partenza è quella critica. Se non sigilla perfettamente sulla camera stagna della caldaia, avrai odore di fumo in casa. I pezzi originali costano il 30% in più ma ti tolgono ogni mal di testa. Su un investimento che dura 15 anni, quella differenza di prezzo si spalma in pochi euro l'anno. Scegli la tranquillità.
Passi pratici per un impianto perfetto
Se stai per affrontare un lavoro di installazione o sostituzione, segui questo schema mentale. Non saltare i passaggi.
- Verifica la lunghezza totale del percorso contando ogni curva come un metro aggiuntivo.
- Scegli il materiale corretto, preferendo il polipropilene certificato per condensazione.
- Assicurati che la pendenza sia sempre verso la caldaia, con almeno 3 cm per metro.
- Controlla che i terminali siano distanti da finestre e aperture secondo la UNI 7129.
- Usa solo lubrificanti siliconici per non distruggere le guarnizioni durante l'innesto.
- Richiedi sempre la prova di tenuta e l'analisi dei fumi a fine lavoro.
- Conserva la documentazione tecnica dei condotti per le future ispezioni comunali.
Seguendo queste indicazioni, la tua caldaia lavorerà al massimo dell'efficienza. Avrai meno guasti. La tua casa sarà sicura. Non sentirai odori strani. Soprattutto, sarai in regola con una normativa che si fa ogni anno più stringente. La qualità dell'aria che respiriamo inizia anche da come espelliamo ciò che bruciamo. Non sottovalutare mai quel pezzo di plastica che spunta dal tetto. È il garante del tuo comfort invernale.
